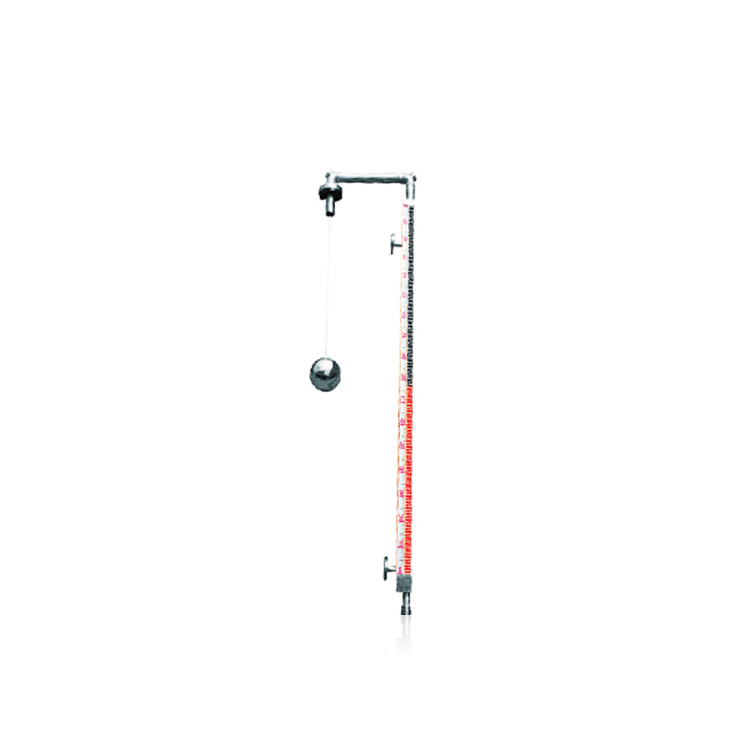

一、基本參數UHZ-E型內浮球側裝式液位計工作原理
如圖結構所示，主要適用于各類型儲罐內液體受外界溫度影響（如用其它型號側裝型液位計需要保溫的情況下）該型號液位計把接觸液體的浮球安裝在儲罐內，連接側裝在儲罐上的液位計主體管內的磁浮子，（儲罐內的浮球用軟連接與液位計主體管內的磁浮子連接在一起）隨著被測介質液位的升降而上下浮動，利用磁浮子內的磁性組件吸引指示器內相應位置上的干簧管從而使傳感器的總電阻發(fā)生相應變化，然后通過變送器轉換成4-20mA.DC的標準電流輸出，也可配用發(fā)訊器，在設定的位置上發(fā)出開關量信號，供二次儀表或計算機使用，從而達到遠程控監(jiān)。同樣可做成耐腐型。

二、基本參數
　　

三、安裝
(1)在安裝液位計儲罐的側面焊上幾處守裝支架點，上、下支架點離罐底、頂距離不要超過300mm，材料可用法蘭和角鋼，距離可根據液位計高度來定（安裝兩支架點距離**不超過3米，支架長度在100mm左右），儲罐上支架點的距離一定要和液位計上的支架點距離相等，連接方法相同，因二支架之間需要固定連接。頂部安裝法蘭底座**距離儲罐側面液位計580mm左右。
(2)在儲罐頂部安裝法蘭底座，在法蘭與彎頭處安裝滑輪組件，在液位計頂部彎頭處同樣安裝滑輪組件。
(3)兩滑輪組件間用連線連接，在連線一頭安裝浮球，放入儲罐內，同樣，在連線一頭安裝磁球，放入液位計主體內。
(4)其它安裝方法與UHZ-1/3相同。


四、選型表


表一



表二



表三



表四



表五



表六



表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型



表七



表八
